石油钢管加热炉高温工业电视

简要描述：概述：钢管热处理要使用到加热炉，主要有淬火炉、回火炉。在钢管热处理工艺中，对钢管加热炉要求为：淬火炉加热温差 10℃，回火炉加热温差5℃，并根据工艺需求、钢级(种)要求进...

更新时间：2023-09-13 17:28
访问量：

产品咨询联系我们

产品分类

/ Products Classification 点击展开+

详细介绍

概述：
钢管热处理要使用到加热炉，主要有淬火炉、回火炉。在钢管热处理工艺中，对钢管加热炉要求为：淬火炉加热温差 ±10℃，回火炉加热温差±5℃，并根据工艺需求、钢级(种)要求进行不同温度的加热及保温。
常用的加热炉为步进横移式加热炉，采用带弧度的耐热铸钢梁来支托钢管，钢管在炉内的每一次动作均能转动一个角度，步进梁在运动过程中具有轻托轻放功能，并设有停中位和“踏步”功能，从而保证钢管加热温度均匀，并可避免钢管在保温或等待时间较长时产生较大的弯曲变形，可减少钢管在加热过程中的黑印。连续式热处理生产线可采用步进横移式加热炉作为淬火、正火加热，燃料可采用天然气、混合煤气或高炉煤气等，其产量较高。
一套步进式加热炉需安装两套ZA-DF700A电动风冷直视型高温工业电视，分别安装在的进料端及出料端。
设备都安装于加热炉炉壁上，通过预留的孔洞将摄像镜头直接伸至炉内连续实时地监视炉内火焰燃烧状况、工件的运行情况，使加热炉在高效稳产的工况下运行，完美替代人工观察。
耐高温探头保护罩作为主要的受热器件，采用双层耐高温、耐腐蚀的不锈钢材料制成，外层通过压缩空气（或氮气）对整个保护罩进行冷却降温，内层则通过经过滤、降温后的压缩空气对摄像机及镜头进行吹扫冷却降温，并在镜头的前端进一步形成风帘保护。
电气系统方面使用了PLC可编程控制器，相较于单片机控制板，大大提高了系统的稳定性及可操作性。传动系统采用减速电机、滑轨、链条的组合执行机构来进行探头的伸进退出。
设备具有自我保护功能。当系统电源、压缩空气供应等出现问题或探头罩内温度超出预定范围时均可自动将内窥镜头退出炉膛，对设备起到自我保护的作用。
产品技术特点：
1、高清网络摄像机（200万像素及以上）；
2、特种耐高温高清针孔镜头,耐温性能好，有效像素200W；
3、水冷、风冷双重冷却，前端风帘设计，减少镜头积灰；
4、PLC程序化控制，自动退出，故障提示；
5、图像清晰，传输稳定

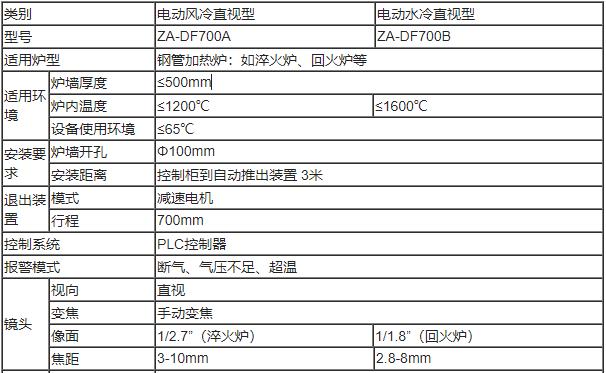

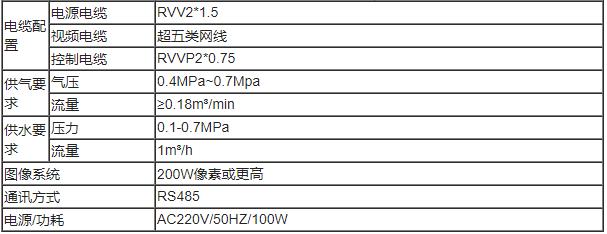

产品技术指标：
